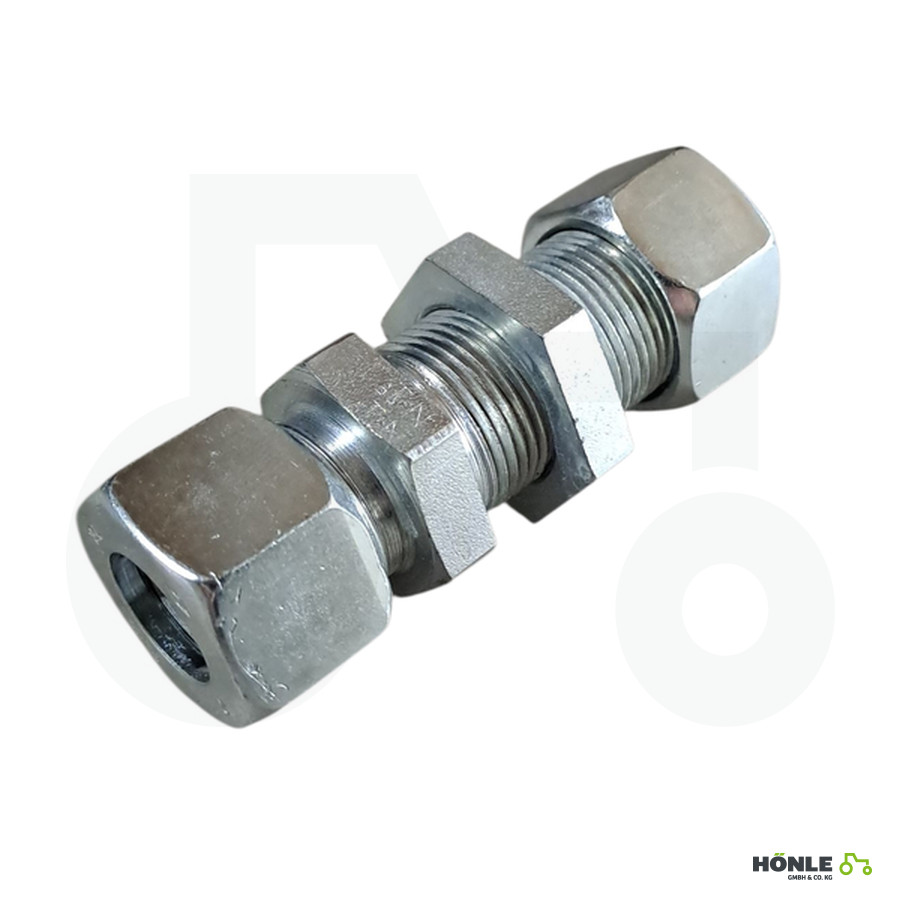

Hydraulik - Schottverschraubung gerade 15L

13,00€

inkl. 19% Steuern, zzgl. Versandkosten

Lieferzeit: 2 - 4 Tage

Hydraulik - Schottverschraubung gerade 15L

Artikelnummer: GSV15L

EAN: 8716106997183

Einheit: Preis pro Stück

Hersteller: VOSS Holding GmbH + Co. KG, Leiersmühle 2-6, 51688 Wipperfürth, Deutschland, Tel. +49 (0)2267 63-0, holding@voss.net

Vorteile: 2S Schneidring

Produktdetails:

- 2S Schneidring

- Optimale Schneidringverbindung und Funktionalität

- Mehrfache Korrosionsbeständigkeit

Enthält:

- Kupplung

- Schneidringe

- Stopfbuchsmuttern

Form: Gerade

Typ Anschluss Nr. 1: Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde: Stecker

Serienschaltung 1: 15L

Innendurchmesser: 12 mm

Steckerdurchmesser: 15 mm

Gewindedurchmesser Anschluss Nr. 1: M22

Gewindesteigung Anschluss Nr. 1: 1.50 mm

Gewindetyp Anschluss Nr. 1: Metrisch

S1Schlüsselweite Anschluss Nr. 1: 27.0 mm

Abstand Anschluss Mitte bis Ende: 31 mm

Anschlusstyp Nr. 2: Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde: Stecker

Reihenschaltung 2: 15L

Anschlussdurchmesser Nr. 2: 15 mm

Anschlussgewindedurchmesser Nr. 2: M22

Anschlussgewindesteigung Nr. 2: 1.50 mm

Einschraubgewinde Nr.2: Metrisch

S3Schlüsselweite Schneidringseite: 27.0 mm

Abstand Anschluss: 12 mm

DIN-Norme:

- 2353

- 80750

- 2401

S2Größe der Sechskantmutter: 30 mm

Konuswinkel: 24 °

Material: Stahl

Oberflächenbehandlung:

- Zink

- Vernickelt

Max. Betriebsdruck: 400 bar

Norm:

- kpl. Verschraubung: DIN 2353

- Schneidring DIN EN ISO 8434/1

- Einschraubgewinde nach DIN-ISO 228 (R, DIN259)

- Dichtkante Form B nach DIN 3852

Abdichtung: Leitungsanschluss mit 24° Konus

Oberflächenbehandlung: Zink / Nickel
