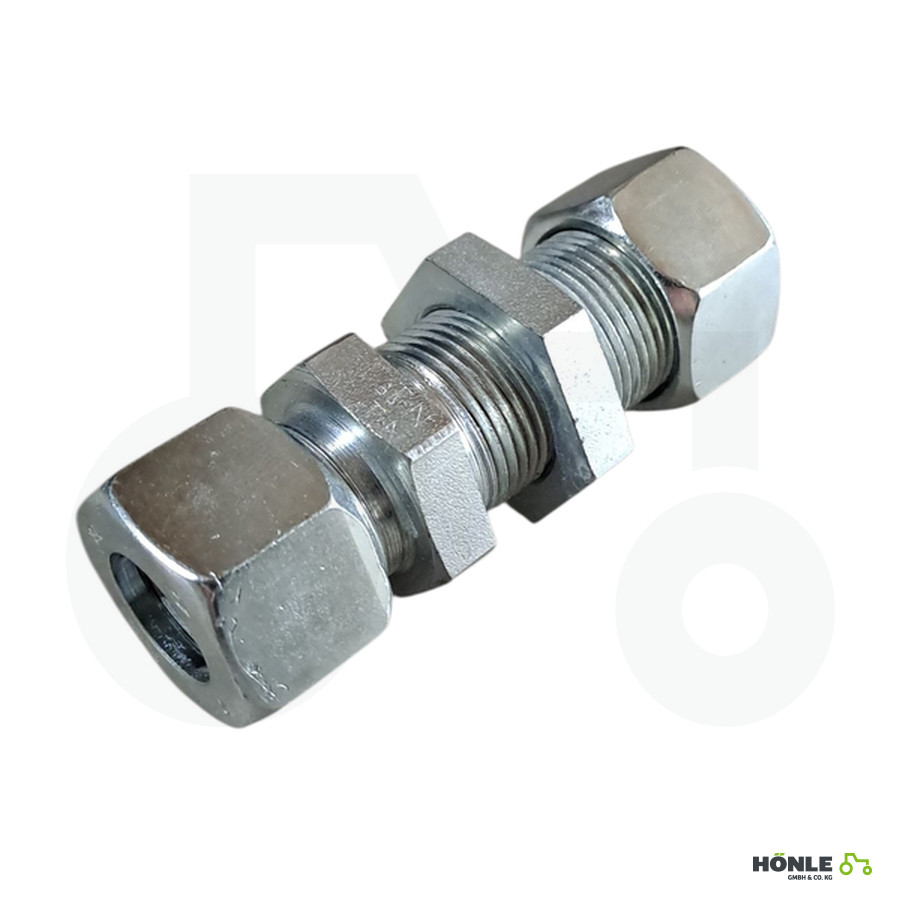

Hydraulik - Schottverschraubung gerade 12L

Hydraulik - Schottverschraubung gerade 12L


Artikelnummer: GSV12L
Einheit: Preis pro Stück
Hersteller: VOSS Holding GmbH + Co. KG, Leiersmühle 2-6, 51688 Wipperfürth, Deutschland, Tel. +49 (0)2267 63-0, holding@voss.net
Vorteile: 2S Schneidring
Produktdetails:
- 2S Schneidring
- Optimale Schneidringverbindung und Funktionalität
- Mehrfache Korrosionsbeständigkeit
Enthält:
- Kupplung
- Schneidringe
- Stopfbuchsmuttern
Form: Gerade
Typ Anschluss Nr. 1: Schneidring
Typ Anschluss Nr. 1 - Außen-/Innengewinde: Stecker
Serienschaltung 1: 12L
Innendurchmesser: 10 mm
Steckerdurchmesser: 12 mm
Gewindedurchmesser Anschluss Nr. 1: M18
Gewindesteigung Anschluss Nr. 1: 1.50 mm
Gewindetyp Anschluss Nr. 1: Metrisch
S1Schlüsselweite Anschluss Nr. 1: 22.0 mm
Abstand Anschluss Mitte bis Ende: 29 mm
Anschlusstyp Nr. 2: Schneidring
Anschlusstyp Nr. 2 - Außen-/Innengewinde: Stecker
Reihenschaltung 2: 12L
Anschlussdurchmesser Nr. 2: 12 mm
Anschlussgewindedurchmesser Nr. 2: M18
Anschlussgewindesteigung Nr. 2: 1.50 mm
Einschraubgewinde Nr.2: Metrisch
S3Schlüsselweite Schneidringseite: 22.0 mm
Abstand Anschluss: 10 mm
DIN-Norme:
- 2353
- 80750
- 2401
S2Größe der Sechskantmutter: 24 mm
Konuswinkel: 24 °
Material: Stahl
Oberflächenbehandlung:
- Zink
- Vernickelt
Max. Betriebsdruck: 400 bar
Norm:
- kpl. Verschraubung: DIN 2353
- Schneidring DIN EN ISO 8434/1
- Einschraubgewinde nach DIN-ISO 228 (R, DIN259)
- Dichtkante Form B nach DIN 3852
Abdichtung: Leitungsanschluss mit 24° Konus
Oberflächenbehandlung: Zink / Nickel
